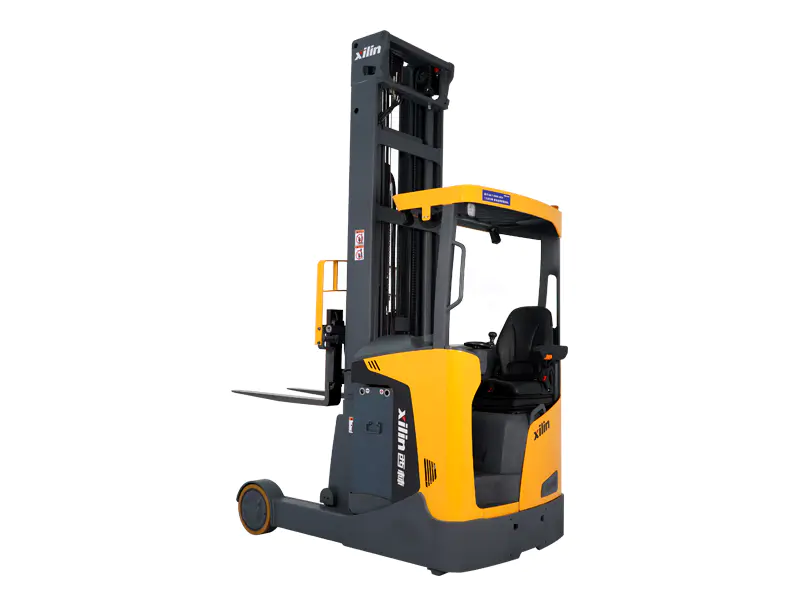

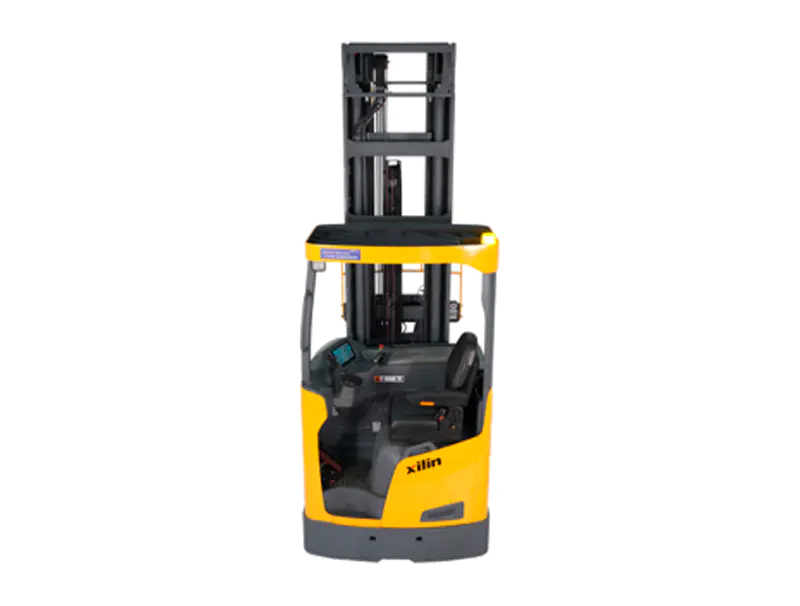

Montacargas retráctil de la serie delux - Xilin

Modelo

CQD20-D

Descripción

CQD20-D adopta el nuevo concepto de diseño, toda la forma del camión es simple y clara, la línea es completa y suave, irregular con la estética pública. Cree que este modelo puede brindarle una experiencia de operación especial, cómoda y de lujo.

Marca

Montacargas pasillo angosto

Solicitar información

Compartir este equipo

Ventajas

Seguro y Confiable :

Función de límite de altura: cuando la horquilla se eleva a la altura máxima, el motor de elevación cortará automáticamente la energía para garantizar la seguridad de la elevación;
Función de límite de alta velocidad, cuando la elevación de la horquilla es mayor que la altura de elevación libre, la velocidad de conducción se reducirá automáticamente para garantizar la seguridad de la operación de alto nivel;
La función de límite de velocidad de giro reduce automáticamente la velocidad de acuerdo con el ángulo de giro cuando el vehículo gira para garantizar la seguridad de la carretilla elevadora al girar;
La velocidad de alcance del mástil se reducirá cuando el mástil llegue al final, para garantizar la estabilidad del mástil;
El freno de servicio se acciona mediante frenado hidráulico y frenado regenerativo al mismo tiempo, con una distancia de frenado corta, sin impacto inercial, es seguro y confiable;
El freno de estacionamiento adopta un frenado electromagnético, que actúa automáticamente después del estacionamiento, y tiene la función de antideslizante en la rampa;
Equipado con OPS como estándar para garantizar la seguridad del operador;
Se adopta la tecnología CANbus para detectar la velocidad del motor, la temperatura y otra información en tiempo real para realizar un control de circuito cerrado;
La tecnología de control de conversión de frecuencia de CA permite un control de regulación de velocidad sin escalonamientos para la conducción, elevación y dirección, que es preciso y confiable;
Equipado con luces de advertencia + faros como estándar para garantizar un funcionamiento seguro en condiciones de luz insuficiente;
La posición del pedal está diseñada con un pedal en posición de apagado para garantizar la seguridad de los pies del operador.
OPCIÓN: función ASC (control de Balanceo Activo)

Estándar:

Controlador NMOTION
Motor impulsor: 6.5Kw (CA)
Motor de elevación: 8.2Kw (CA)
EPS

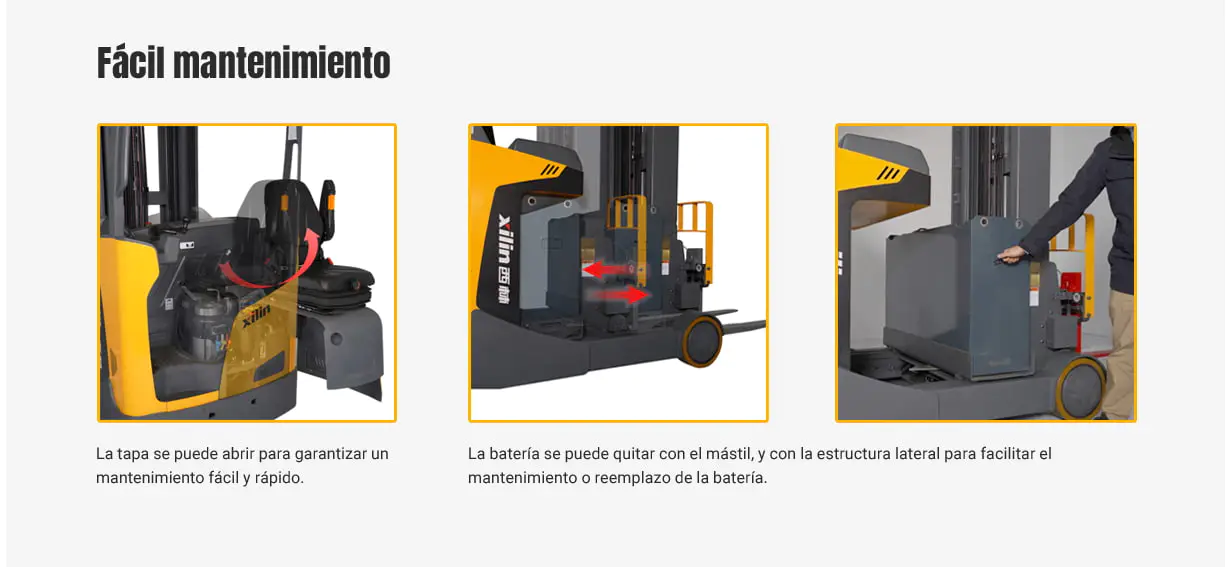

Batería de plomo-ácido 48V / 500AH (diseño lateral)
Caja de engranajes: KORDELdeAlemania
Desplazador lateral integral
Inclinación de la horquilla

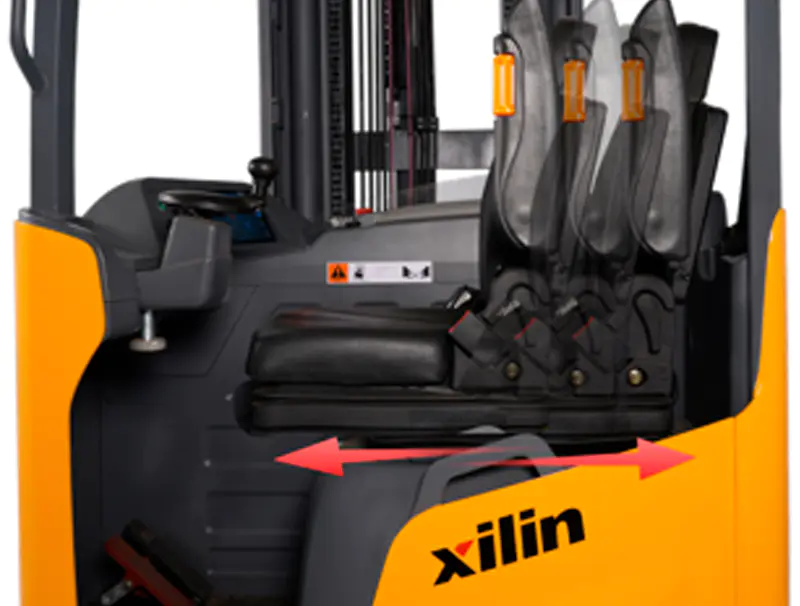

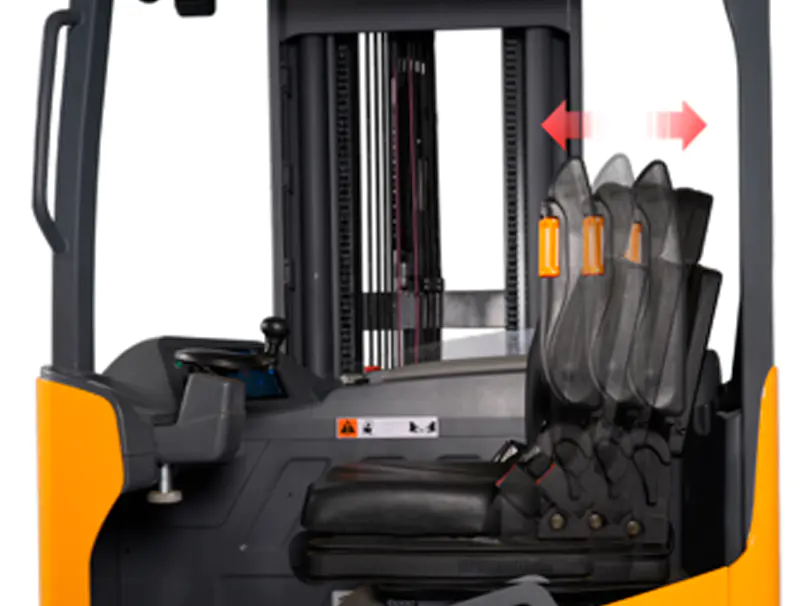

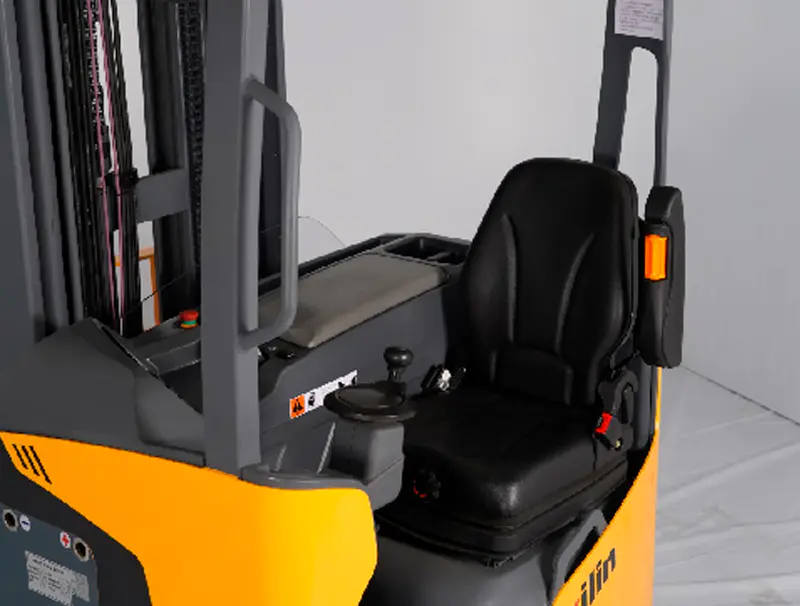

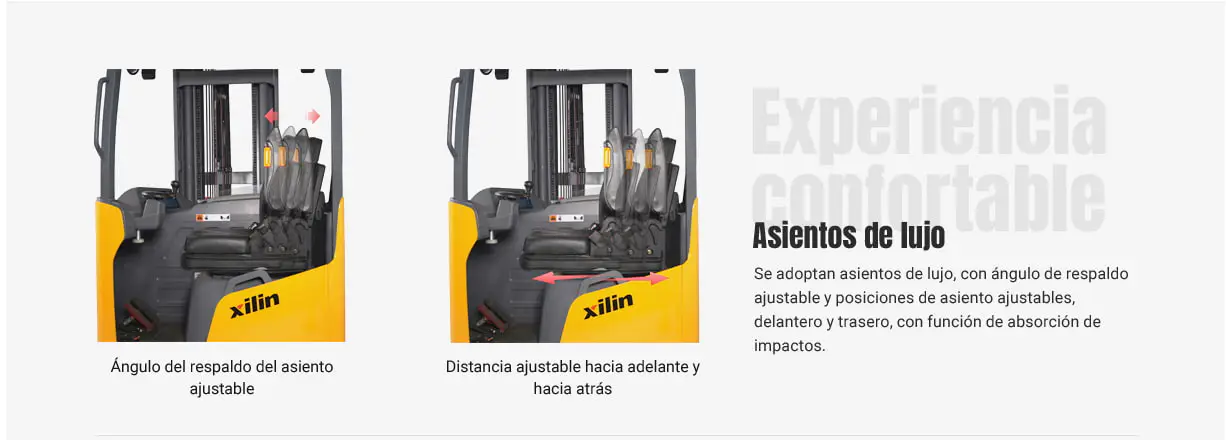

Asiento de alto nivel

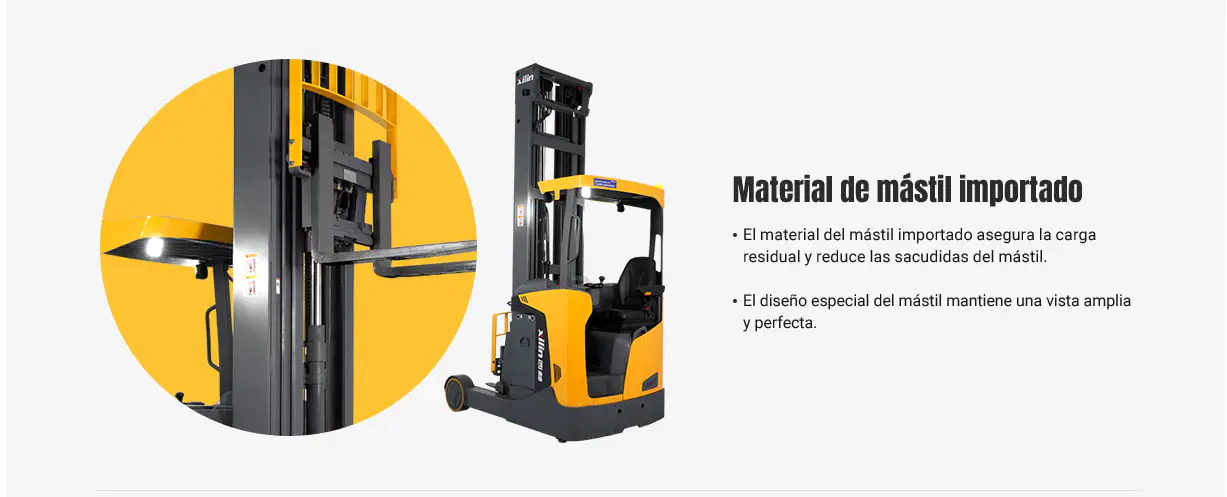

Material de mástil importado
Luz de advertencia y luz delanteradeLED

Opcional:

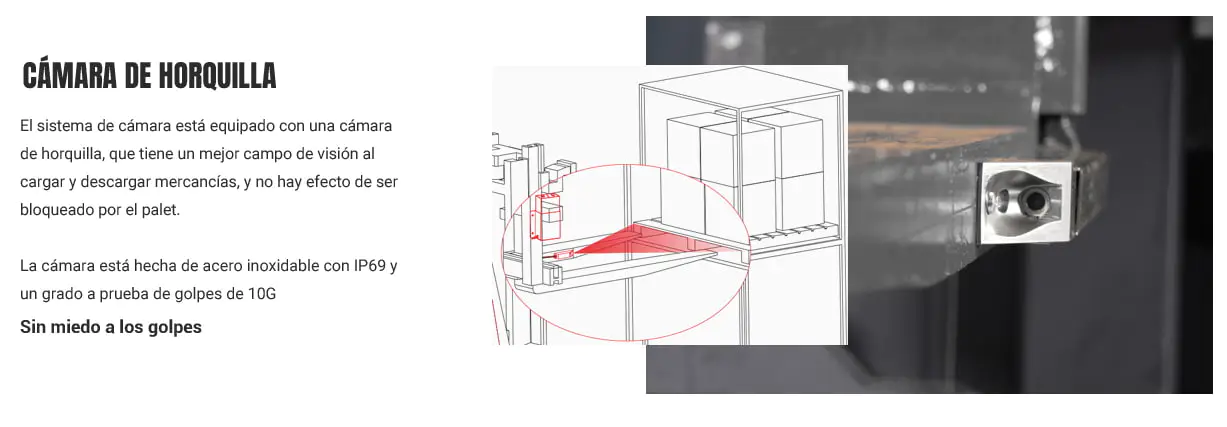

Sistema de cámara
Sistema de posicionamiento en altura
Luz posteriorLED
Batería de litio (48V / 350AH y 48V / 400AH y 48V / 450AH)
Operación electromagnética
Mayor capacidad del motor de elevación: 12Kw

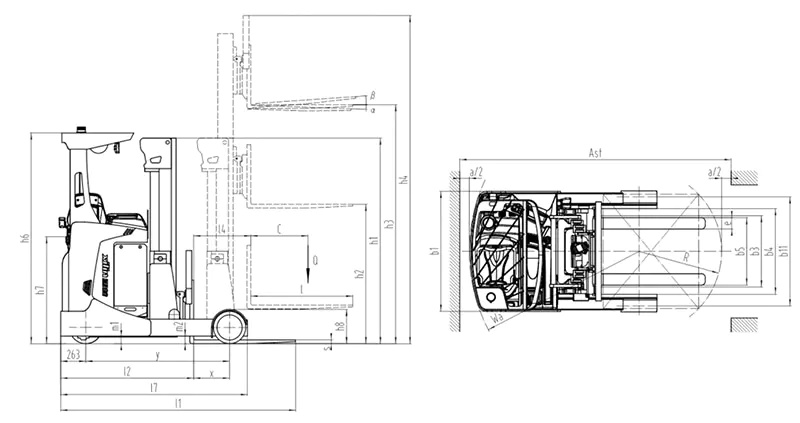

Especificaciones Técnicas

Modelo		CQD20-D
Tipo de conducción		Eléctrico
Tipo de operador		Siento
Carga nominal	Q(kg)	2000
Distancia del centro de carga	c(mm)	600
Voladizo delantero	x(mm)	315
Distancia entre ejes	Y(mm)	1510
Peso de servicio (con batería)	kg	4205
Carga por eje, delantero / trasero, sin carga	kg	2570/1635
Carga por eje, alcance de la horquilla, delantero / trasero, cargado	kg	886/5319
Carga por eje, horquilla retraída, delantero / trasero, cargado	kg	2335/3870
Neumático: caucho macizo, PU		PU
Tamaño del neumático delantero	mm	343x140
Tamaño del neumático trasero	mm	340x114
Número de rueda delantera / trasera （X = rueda motriz）		1x/2
Banda de rodadura delantera	b10(mm)	0
Banda de rodadura trasera	b11(mm)	1146
Inclinación del mástil / carro de horquilla hacia adelante / hacia atrás	α/β(°)	2/4
Altura, mástil bajado	h1(mm)	2240/2490/2740/2240/2740/3190/3390/3590/3890/4190/4490/4790/4960
Elevación libre	h2(mm)	0/0/0/1700/2100/2500/2700/2900/3200/3600/3900/4200/4370
Altura de elevación	h3(mm)	3000/3500/4000/5000/6200/7400/8000/8600/9500/10200/11100/12000/12500
Altura, mástil extendido	h4(mm)	3800/4300/4800/5800/7000/8200/8800/9400/10300/11000/11900/12800/13300
Altura del techo protector (cabina)	h6(mm)	2210
Altura del asiento / altura del soporte	h7(mm)	1000
Altura de los brazos de las ruedas	h8(mm)	360
Longitud total	l1(mm)	2466
Longitud hasta la cara de las horquillas	l2(mm)	1396
Ancho total	b1Ib2(mm)	1260/1270
Dimensión de la horquilla	s/e/l(mm)	40/120/1070
Portahorquillas DIN 15173, clase / tipo A, B		2B
Ancho del carro de la horquilla	b3(mm)	928
Extensión de la horquilla	b5(mm)	708
Distancia entre brazos de rueda	b4(mm)	900
Distancia de alcance	l4(mm)	600
Distancia al suelo, debajo del mástil	m1(mm)	70
Distancia al suelo, centro de la distancia entre ejes	m2(mm)	80
Ancho de pasillo para palets 1000x1200 transversalmente	Ast(mm)	2849
Ancho de pasillo para palets 800x1200 longitudinalmente	Ast(mm)	2899
Radio de giro	Wa(mm)	1783
Longitud total (sin horquilla)	l7(mm)	1960
Velocidad de viaje, cargada / sin carga	Km/h	10.5/11
Velocidad de elevación, cargada / sin carga	m/s	0.3/0.46
Velocidad más baja, cargada / sin carga	m/s	0.5/0.56
Velocidad de alcance, cargada / sin carga	m/s	0.12/0.12
Capacidad de grado, cargada / descargada	%	10/10
Capacidad máxima de grado, cargada / sin carga	%	10/10
Motor de accionamiento S2 con clasificación de 60 minutos	kW	6.5
Motor de elevación, S3 15% nominal	kW	8.2
Voltaje / capacidad nominal de la batería	V/Ah	48/500
Peso de la batería (± 5%)	kg	870
Presión funcional	bar	160
Tasa de flujo	l/min	6.5
Nivel de ruido en el oído del operador, según DIN12053	dB(A)	65
